Backdecker-Kajütboot 630SP
aus Sperrholz und Massivholz Das
kleine und doch sehr geräumige Boot im charmanten Retro-Stil wurde
als festliegendes Wochenend- und Freizeitdomizil und für das
gemächliche Reisen und Wasserwandern auf Kanälen,
Flüssen und Seen konzipiert.
Das imposante Erscheinungsbild resultiert aus der robusten Rumpfausführung mit dem prägnanten Steven und der besonders schönen Linienführung. Der Flachbodenrumpf mit einem Tiefgang von nur 25 cm ermöglicht problemloses Anlanden in seichten Uferregionen. Die einfache Bauweise des Bootes eignet sich für Hobby-Bootsbauer mit Heimwerkerkenntnissen in der Holzbearbeitung. Unterstützend dazu nimmt der Bauplan die Selbstbauer an die Hand und führt sie Schritt für Schritt durch die einzelnen Bauabschnitte zum Erfolg. |
|
| Technische Daten: - Rumpfform: Flachboden mit Auftriebsplanken (Lifter-Boards) - Bootslänge: 6300 mm - Bootsbreite: 2440 mm - Bootshöhe: 2140/1700 mm - Rumpfgewicht: ca. 1200 kg (ohne Technik) - Tiefgang: ca. 25 cm (je nach Einrichtung und Technik) - Motorisierung: Außenbordmotor am Heckspiegel - Verbrennungsmotor: ab 7,3 kW (10 PS) - Elektroantrieb: ab 4 kW - Bootskategorie: D (geschützte Gewässer) - Rumpfmaterial: Bootsbausperrholz und Massivholz - Wärmeisoliert Inhalte des Bauplans: - Materialliste - Übersichtszeichnungen - Ansichten - Baureihenfolge - Arbeitsschritte Bau-, Detail- und Schnittzeichnungen: - Übersichtszeichnungen - Bauzeichnungen - Detailzeichnungen - Schnittzeichnungen - Plattenaufteilungen - Bauzeichnungen für den Bau der Einrichtung als Fahrtenboot mit Innensteuerstand oder als Festlieger ohne Motorisierung - Bauzeichnungen für den Bau der Fenster, Türen und Luken Bauzeichnungen für die Einrichtung als Fahrtenboot: - 2 Kojen (+1) - Pantry - Nassraum mit Handwaschbecken und Toilette - Ess-/Sitzgruppe - 1 Schrank - diverse Staumöglichkeiten - Innensteuerstand - Außenbänke mit Klapptischen - Leiter zum Vordeck Bauzeichnungen für die Einrichtung als Festlieger: - 2 Kojen (+1) - Pantry - Nassraum mit Handwaschbecken und Toilette - Ess-/Sitzgruppe - 1 Schrank - diverse Staumöglichkeiten - Außenbänke mit Klapptischen - Leiter zum Vordeck Lieferumfang: - 8x Planformat DIN A1 (841 mm x 594 mm) - Bau- und Lizenznummer - Maßangaben: metrisch (in Millimeter) - Sprache: deutsch Preis: 459,00 CHF (inkl. 2,6% Mwst.) Versandkostenfreie Lieferung innerhalb der Schweiz. (Andere Länder auf Anfrage)  |
BluePrint Bauplan

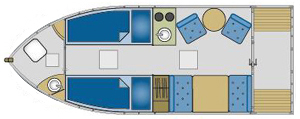

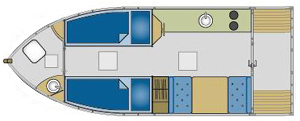

 Backdecker - Kajütboot 630SP (Flachboden) Grundriss als Fahrtenboot  Grundriss als Festlieger  Lieferbeispiel (Originalabbildung demnächst)  Weitere Bilder siehe Galerie Bild C2, A15, C15, C21, C23 |
